TH1200系列熱電偶輸入采集模塊的基本性能

■ 輸入通道隔離，最多支持4路熱電偶信號輸入數據采集。

■ 工業電路設計，高精度低溫漂，抗干擾性強。

■ 模塊電源為直流24V，設計有反接保護電路，可防止誤接損壞產品。

■ 通訊接口為隔離RS485接口，采用標準Modbus-RTU協議（從機模式）。

■ 采樣周期1秒/次，K/J/N/E型熱電偶誤差≤±2℃，S/B/R/T型熱電偶誤差≤±3℃。

■ 高精度冷端補償，冷端誤差≤±0.5℃。

■ 標準35mm DIN導軌安裝，支持多機層疊安裝方式，可有效減少安裝面積，提高空間使用率。

■ 配套上位機工具軟件，簡潔實用。

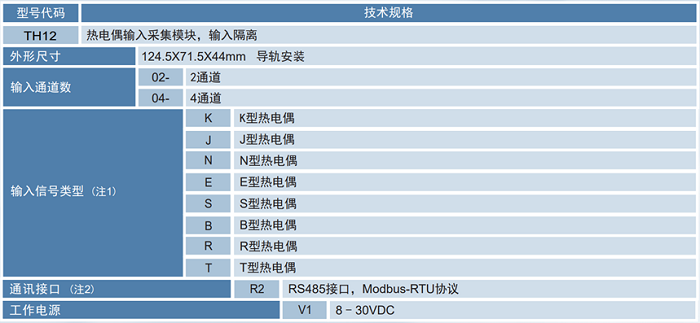

TH1200系列熱電偶輸入采集模塊的選型表

注 1、K/J/N/E型熱電偶之間可通用，S/B/R/T型熱電偶之間可通用，通過上位機軟件選擇熱電偶類型；但20mV類（S/B/R/T）

和100mV（K/J/N/E）類，不能共存；

注 2、模塊通訊地址范圍1~247，波特率9600bps或19200bps可設，無校驗、奇校驗、偶校驗可設；

選型示例：輸入：4路K型熱電偶信號，通訊接口：RS485 Modbus-RTU協議，工作電源：DC24V，導軌安裝

          型號：TH1204-KR2V1
