TH系列信號隔離器的概述

TH系列信號隔離器(一進一出，一進二出)是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋自控系統各種信號隔離、轉換、分配等功能要求。

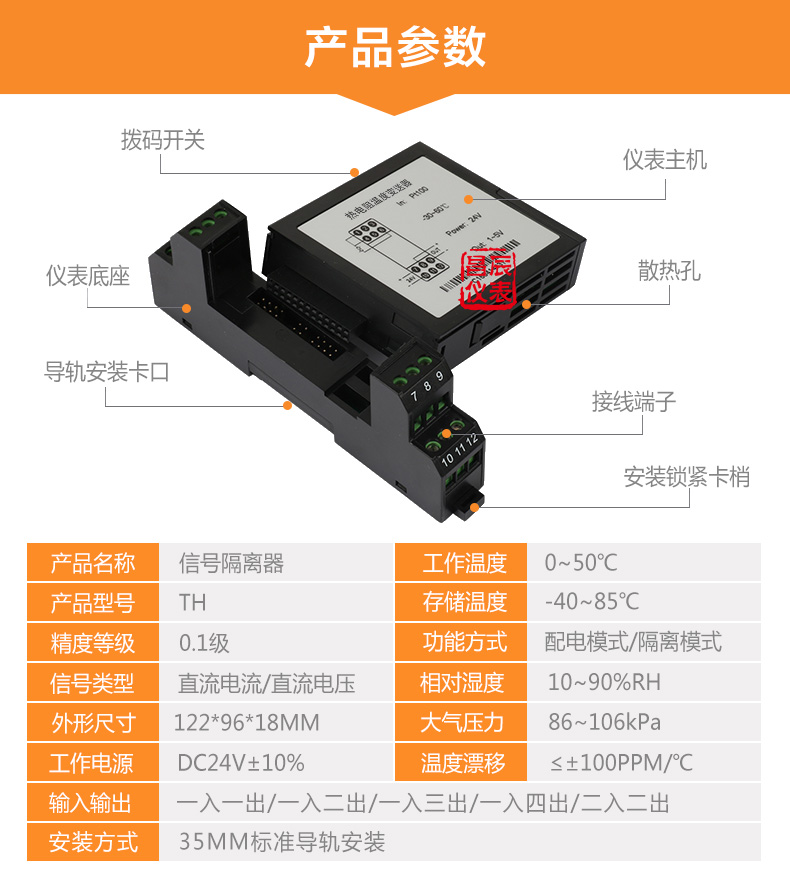

TH系列信號隔離器的特點

測量：直流電壓、直流電流等

精度：≤±0.1％RO

隔離：輸入、輸出、電源三方完全隔離，抗干擾能力強

輸出：4~20mA、0~20mA、0~10V、1~5V、2~10V等

電源：DC24V或AC220V

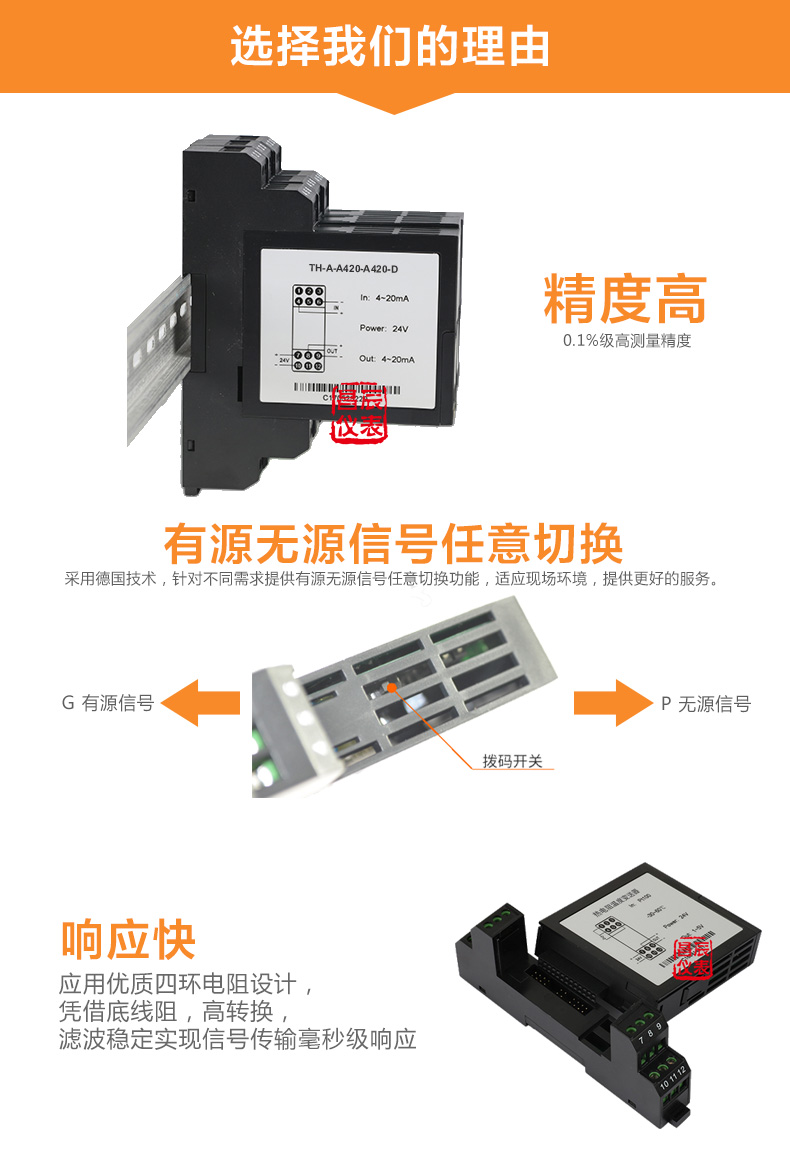

TH系列信號隔離器支持底座插撥裝卸方便、精度高、線形度高、抗干擾性強、長期工作的穩定性

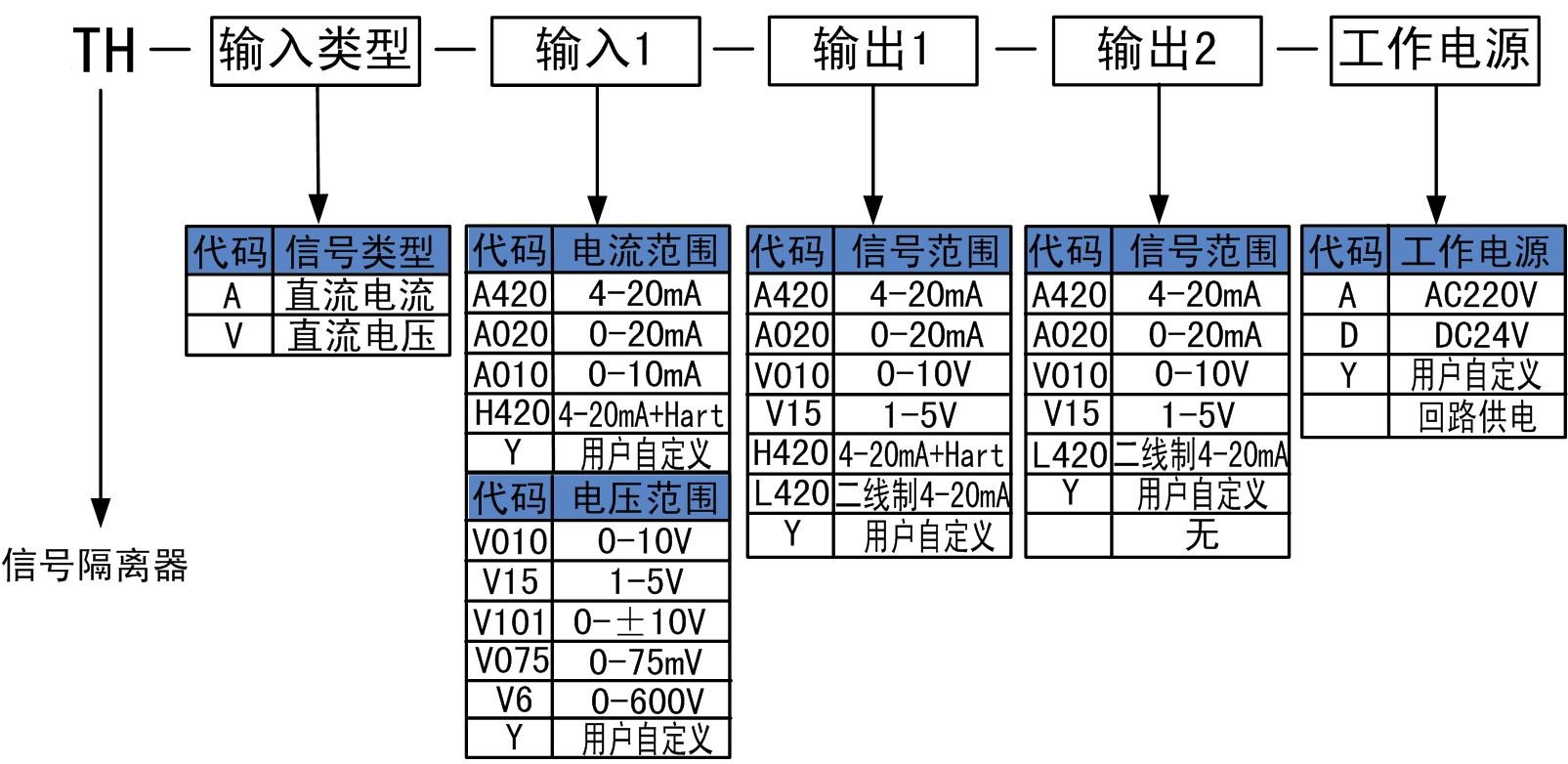

TH系列信號隔離器的選型代碼

常用規格實例

型號: TH-A-A420-2A420-D（等同于TH-A-A420-A420-A420-D，一般簡寫成TH-A-A420-2A420-D）

輸入: 4~20mA

輸出1:4~20mA；輸出2:4~20mA

電源: DC24V

描述: 此產品為一進二出信號隔離器，一路4~20mA直流信號輸入,隔離分配輸出兩路信號,輸出1為4~20mAdc直流電流信號;輸出2也為4~20mA直流電流信號;輔助電源為直流24V。

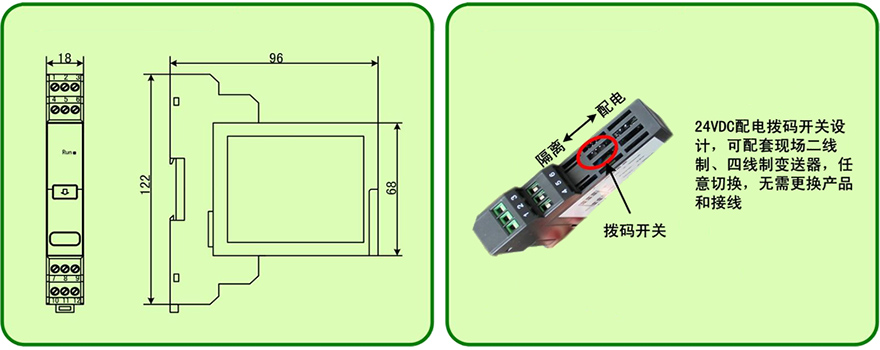

TH系列信號隔離器的外形尺寸

TH系列信號隔離器的安裝與拆卸

                                     底座插板                                                                                         安裝與拆卸

詳細產品介紹請點擊下載 信號隔離器.pdf
