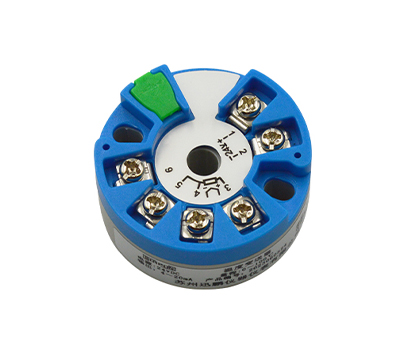

今天要跟大家介紹的是一種智能型現場安裝式溫度變送器單元（如下圖），也可以叫作溫度變送器或溫度模塊，一般裝在裝在接線盒里，與工業熱電偶、熱電阻配套使用，采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。

該溫度變送器將熱電偶、熱電阻信號轉換成與溫度信號成線性的4~20mA的信號輸出，且采用24位數字化轉換結合數字線性化技術，精度更高?？芍苯影惭b在傳感器的接線盒內與之形成一體化結構；支持8種熱電偶(TC)、3種電阻(RTD)信號變送，通用性強；且工作電壓超低，支持更高負載電阻。廣泛應用于石油、化工、電力、 紡織、食品、國防以及科研等工業部門。

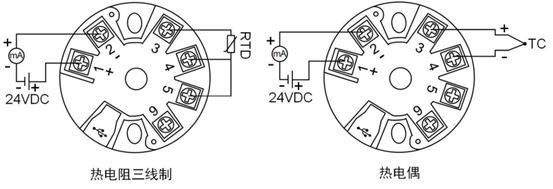

溫度變送器的輸入端接三線制熱電阻時，單線接3號端子，雙線接4和5端子；接熱電偶時，3端子接﹢，4端子接-。輸出端接到上位機的有源端口時，只需1端子接+，2端子接-。接無源端口時，需串個24V電源給變送器供電，1端子接24V+，2端子接上位機的+,24V-與上位機的-短接即可。如下圖所示：
